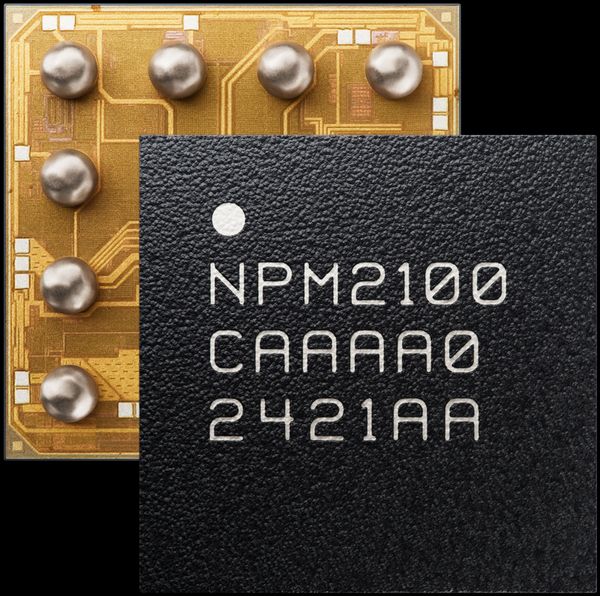

nPM2100

nPM2100は、一次電池アプリケーション向けに特別に設計された電源管理ICです。非充電式電池駆動製品特有の電源管理要件に対応しています。アルカリ乾電池(単3/単4/コイン型、最大2本まで直列接続）、 3 V LiMnO₂コイン電池(CR2032等)、単セルまたは2セル構成の酸化銀および亜鉛空気コイン電池、入力レンジが0.7～3.4 Vの一次電池全てに対応しています。

これは、自動パススルーモードを備えた超高効率昇圧レギュレータで実現しており、電池を機能的限界点まで使い切ることが可能です。オンチップLDOにより、2番目の電圧レールを使用できます。

nPM2100は、アルゴリズムベースのバッテリ残量計、ハードウェア ウォッチドッグ、ハードリセット、起動失敗時の復旧、ブレーク・トゥ・ウェイク、シップモード、休止モード等、システム管理機能を豊富に備えています。

nPM2100データシート [PDF | HTML]

バッテリ管理

• 対応バッテリ

  • 単3/単4/コイン型アルカリ乾電池(最大2本まで直列接続)

  • 3 V LiMnO₂コイン電池(CR2032等)

  • 単セルまたは2セル構成の酸化銀および亜鉛空気コイン電池

  • 入力レンジが0.7～3.4 Vの、全ての一次電池

  • バッテリ残量計

  • 充電状態

電圧レギュレータ

• 昇圧レギュレータ

  • 出力電流: 150 mA

  • 出力電圧: 1.8～3.3 V

    • 50 mV刻み

  • 高電力/低電力/超低電力/パススルーモードを自動で切り替え

  • 静止電流: 150 nA

  • 効率: 50 mAで最大95%、10 µAで90.5%

• LDO/ロードスイッチ

  • 出力電流: 50 mA

  • 出力電圧: 0.8～3.0 V (LDO)

  • 50 mV刻み(LDO)

システム管理

• ハードリセット
• ウォッチドッグ タイマ
• 起動失敗からの復旧
• シップモード: 35 nA
• ハイバネーション モード: 175 nA
• 2個のGPIO
• I²C互換のTWI
