    nRF5340 Audio DK

更好的音频质量,更长的播放时间,以及Auracast™功能。

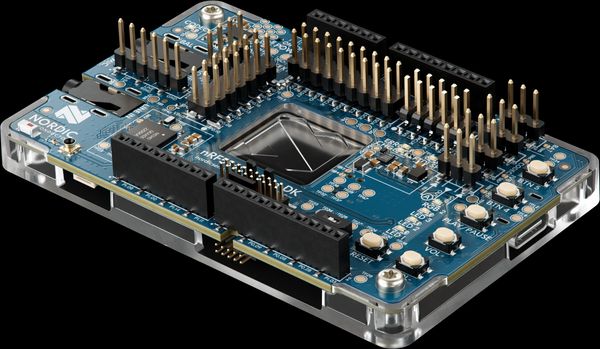

nRF5340 Audio DK

低功耗蓝牙音频开发套件

更好的音频质量,更长的播放时间,以及Auracast™功能。

特徴

  • 支持低功耗蓝牙音频
  • 基于我们的nRF5340 SoC
  • 2.4 GHz天线
  • 两个3.5 mm音频插孔
  • Cirrus Logic 音频 DSP CS47L63
  • 用于直接射频测量的SWF射频连接器
  • 5个可编程按键
  • 4个可编程发光二极管
  • 板载SEGGER J-Link调试器
  • 测量功耗的引脚
  • 用于容量扩展的SD卡槽

ソフトウェア

nRF5340 Audio DK 概要

我们的 nRF5340 音频开发套件(DK)是“低功耗蓝牙音频(Bluetooth LE Audio)”产品的推荐平台,它包含开发所需的一切。此套件可进行配置,并作为 USB 收发器发送或接收来自 PC 的音频数据。它也可以用于办公耳麦或真无线立体声 (TWS)耳机。对于大多数应用,我们建议使用两个或以上开发套件。

主板组件

这款开发套件的三个主要组件分别是nRF5340 SoCnPM1100 PMIC和 Cirrus Logic 的CS47L63 音频 DSP。CS47L63 的高性能 DAC 和差分输出驱动器经过优化,可直接连接至外部耳机负载。它非常适用于拥有仅单声道和直接扬声器输出的耳机。

套件供电

nRF5340 音频开发套件采用 USB 供电,并配置一个电池。可以使用专用的电流测量管脚测量电流消耗情况。我们建议使用 Nordic 的Power Profiler Kit II进行电流测量。

全新编解码器

这款开发套件还加入了全新的“低复杂度通信编解码器”(LC3),其取代了经典蓝牙的“低复杂度子带编解码器”(SBC)。与 SBC 相比,即使在大约一半的无线数据速率下,LC3 编解码器仍具有优秀的音频质量。这种低数据速率是降低产品功耗的关键。

套件信息

该 DK 包括:

  • 2 个 3.5 毫米音频插孔,用于模拟输入和耳机输出
  • 5 个用户可编程按钮和 LED
  • 用于额外存储的 SD 卡夹,可按需使用
  • 用于 NFC 天线的 J4 连接器
  • 用于编程和调试的 SEGGER J-Link 调试器
  • 用于访问模拟/数字接口和 GPIO 的连接器

nRF5340 SoC

nRF5340 SoC 将高性能应用处理器与完全可编程的超低功耗网络处理器相结合。这种双核架构可实现最佳电源效率。128 MHz Arm® Cortex-M33® 应用处理器具有 1 MB 闪存和 512 KB RAM,非常适合处理自定义应用程序和音频编解码器,如 LC3。64 MHz Arm Cortex-M33 网络处理器具有 256 KB 闪存和 64 KB RAM。它经过功率优化,可运行 Nordic 的蓝牙 LE Audio 堆栈。

nPM1100 PMIC

nPM1100 电源管理 IC 具有高效的可配置降压稳压器。它还包括一个充电电流高达 400mA 的集成电池充电器。它极小的外形使其成为尺寸受限的应用(如真无线耳塞)的理想选择。

nRF Connect SDK

nRF Connect SDK 是 nRF5340 SoC 的软件开发套件,它支持 nRF5340 Audio DK。它支持蓝牙 LE 音频、低功耗蓝牙、Thread 和其他应用程序的开发。Zephyr RTOS、协议栈、示例、硬件驱动程序等都集成在 nRF Connect SDK 中。

nRF Connect SDK 还支持 nRF9160、LTE-M/NB-IoT/GPS SiP 和 nRF52 系列。它是蜂窝物联网和短距离开发的通用平台。

欲了解更多信息,请下载 nRF5340 Audio DK 产品简介。
